抛丸机

盐城海润铸造机械有限公司为您提供线材盘圆抛丸机。线材抛丸机是根据用户要求而设计制作的一种新型专用设备，是一种清理钢筋的抛丸清理设备。它能对原始状态的钢材表面施以强力抛丸，除掉其上的锈层、焊渣及氧化皮，使之获得均匀一致的金属光泽，以提高钢材的涂饰质量与防腐效果。

本机主要用于建筑与桥梁制造业。为保证贵公司对清理工件的严格要求，我们在本机方案和设计中采用下述关键技术及保证措施：

• ˉ 抛丸器的布置采用计算机仿真设计，多角度、全方位抛打工件，使弹丸覆盖率均匀一致
• ˉ 采用全球最新技术生产的130-2.5RK型高效轴座抛丸器，能显著地提高清理效率、获得满意的清理质量且有效避免弹丸阻塞耐烧毁电机的情况发生。
• ˉ 分离装置采用目前最先进的溢应、满幕帘流幕式丸渣分离器，分离效率可达99.9%。
• ˉ 提升机防逆转采用双保险设计：一是传动头轮采用棘轮棘爪机构防止逆转，二是传动电机采用制动电机防逆转。同时在被动轮处设有丢转检测报警装置。
• ˉ 工件检测装置，有效控制抛丸器开、停时间，避免抛丸器无效空抛，节约能源，提高室体护板、抛丸器等易损件寿命
• ˉ 本机设有故障自动检测、报警，报警后自动停车等功能
• ˉ 对工件上积存的弹丸,采用高压风机吹丸的方式及人工手动清丸。
• ˉ 采用高效滤筒除尘器,粉尘排放50mg/m3以内，改善了工人操作环境。
• ˉ 抛丸室体采用厚钢板焊接而成箱型结构，强度高而不会产生振动。内部采用轧制Mn板防护，寿命可达12000小时以上.
• ˉ 室体内O形辊道采用高铬钼特铁防护套经过加工后热处理而成，有效的延长了使用寿命，降低了维修率。两端轴承采用迷宫式防护，杜绝了灰尘及破碎弹丸的侵入，提高了轴承的使用寿命。
• ˉ 除尘系统采用旋风＋滤筒三级除尘器，除尘器除尘效率达到99.9%以上，除尘效果符合《大气污染物综合排放标准》要求。除尘器下部接有套有回收袋的小车，便于灰尘排放。灰尘排放风管高度≥16米。
• ˉ 全线采用PLC控制，并根据工件的类型设置程序开关。PLC、变频器等主要元件采用日本三菱产品

线材盘圆抛丸机具有以下优点:

〔一〕清理效率高

• 1、线材抛丸机采用新型高效无护板电机直联式抛丸器,同等功率下抛丸量大,弹丸速度快〔弹丸速度大于80米/秒〕。我公司生产的线材抛丸机采用双叶轮,叶片槽道收口式，增大弹丸抛射线材上打击密度,加大打击力度,提高清理效果，同时具有叶片更换方便、唯修简单等优点,更换叶片只需3～6分钟。
• 2、线材抛丸机采用先进BE型丸渣分离器,大大提高了分离量、分离效率，减少了循环弹丸中的含杂质量，提高了抛丸器的抛丸质量，同时减少了对抛丸器叶片的磨损。
• 3、我公司将线材抛丸机的箱式外置抛丸器清理室，改为内置式抛丸器清理室,弹丸近距离打击在线材工件上,大大增加了清理除锈效率、效果。四台抛丸器两两间隔180度布置,增强了弹丸清理的线材的均匀性和全包围性，解决了工件在清理过程中出现“阴阳面”问题。

（二）密封效果好

• 1、考虑到抛丸清理过程中的弹丸飞逸情况，我公司生产的线材抛丸机在抛丸室工件进、出口处设有多层树脂胶帘和密封毛刷的密封箱，即当工件运行到清理工位进行清理前，树脂胶板和毛刷将室体内部的飞溅的弹丸密封遮住，彻底阻挡弹丸从室体内部向外飞逸。

（三）性能安全可靠

• 1、高速线材除锈机电气控制各功能部件互锁，并保证在清理室检修门开启时抛丸器不能开启，防止弹丸伤人。
• 2、海润公司生产的线材抛丸机的除尘器、提升机、底部螺旋输送器、检修门等都与抛丸器开启相关互锁，当抛丸器依次开启运行平稳、可靠后，弹丸闸门方能拉开，分离器内弹丸联续进入抛丸器，由高速旋转叶片抛出，打击至线材表面上，清理掉线材表面上的油垢和铁锈，线材呈现出光亮的金属光泽。实现线材工件快速输送以及连续进料、卸料和抛丸等功能.无酸洗环保线材除锈抛丸清理机该线材抛丸机集无酸洗、环保、节能、高效、使用便捷等优点于一身，其主要功能是非酸洗清除线材表面的氧化皮、油垢及锈垢，使线材表面获得良好的清理效果，同时还具有消除线材内应力，提高线材表面抗疲劳强度，延长使用寿命等特点，消除了线材酸洗除锈对环境造成的污染及对人身体造成的伤害。

线材盘圆抛丸机的研制成功，改变了紧固件企业因长期使用酸洗除锈所造成的空气、地下水等环境污染又无法治理而通不过环评的现状。

线材盘圆抛丸机主要特点：

• 1、清理效率高。通过将线材抛丸机的箱式外置抛丸器清理室，改为内置式抛丸器清理室，弹丸近距离打击在线材工件上，从而大大增加了清理除锈效率及其效果，解决了原有技术存在弹丸利用率低，清理速度慢，而且也不易与其他设备联线使用的问题。
• 2、密封效果好。考虑到抛丸清理过程中的弹丸飞逸情况，我公司生产的线材抛丸机在抛丸室工件进、出口处设有多层树脂胶帘和密封毛刷的密封箱，即当工件运行到清理工位进行清理前，树脂胶板和毛刷将室体内部的飞溅的弹丸密封遮住，彻底阻挡弹丸从室体内部向外飞逸。
• 3、安全环保无污染。我公司生产的线材抛丸机的除尘器、提升机、底部螺旋输送器、检修门等都与抛丸器开启相关互锁，当抛丸器依次开启运行平稳、可靠后，弹丸闸门方能拉开，分离器内弹丸联续进入抛丸器，由高速旋转叶片抛出，打击至线材表面上，清理掉线材表面上的油垢和铁锈，线材呈现出光亮的金属光泽。实现线材工件快速输送以及连续进料、卸料和抛丸等功能.该设备的研制成功，改变了紧固件企业因长期使用酸洗除锈所造成的空气、地下水等环境污染又无法治理而通不过环评的现状。

1、线材盘圆抛丸机的规格：

• A.线材直径：Φ4～Φ36mm
• B.盘圆内径：Φ800-1100mm
• C.盘圆外径：Φ1200-1400mm
• D.盘圆高度：2500mm
• E.最大载重：2500kg（线材直径φ4～φ36mm）。

2、线材抛丸机承载方式与生产率：

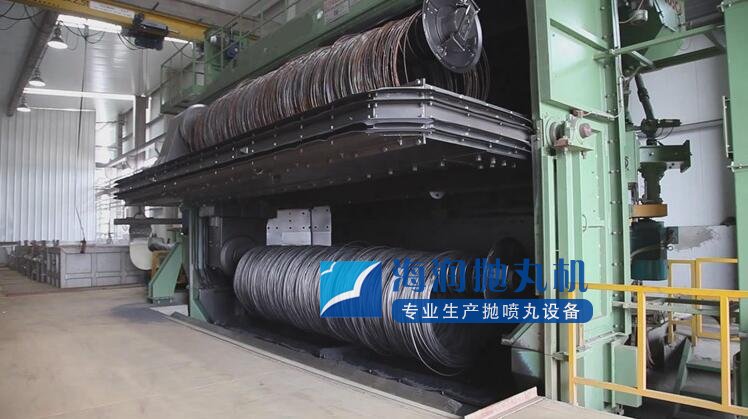

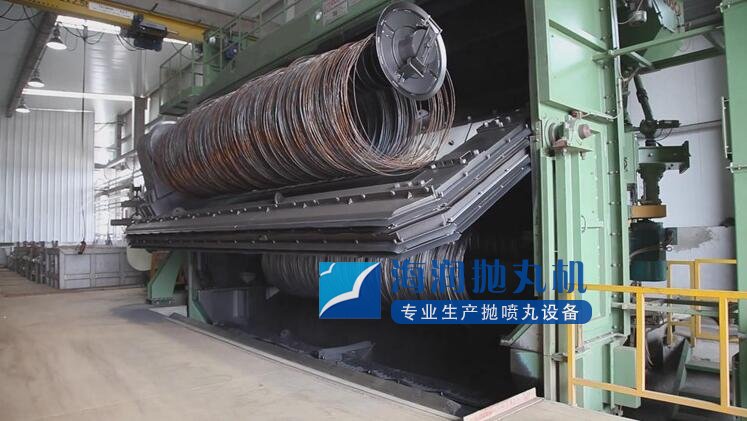

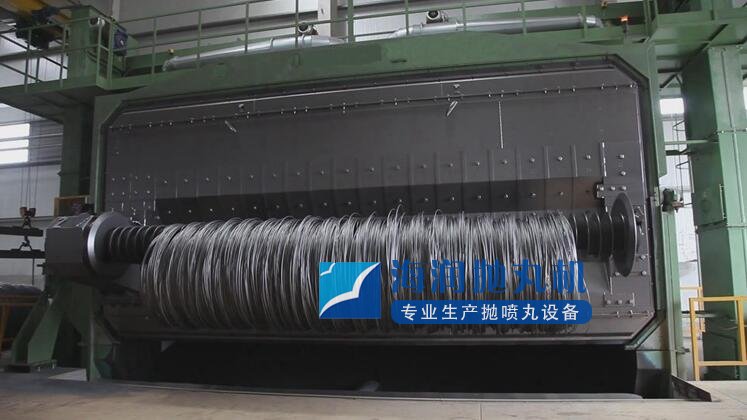

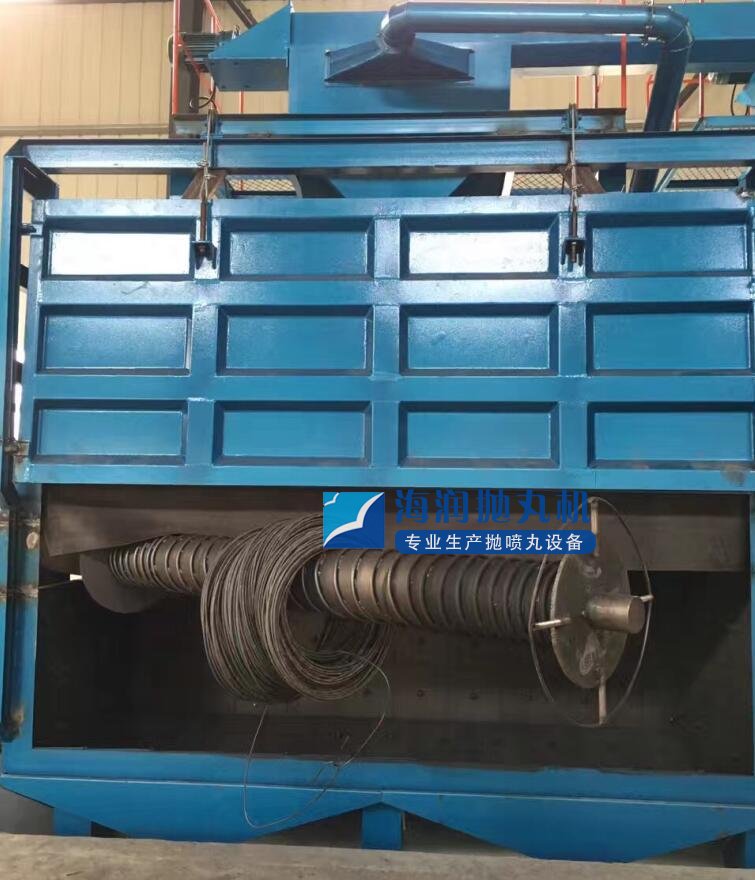

• A.输送方式：悬臂轴承载（抛丸清理时，室内悬臂轴可按PLC程序工作：顺时针旋转，再逆时针旋转；旋转时间可调。室外悬臂轴由手动按钮控制，由操纵人员通过电气操作台调节）
• B.生产率：6-13min/棒
• C.有效长度：3800mm
• D.旋转速度：10-20r/min（变频调速）

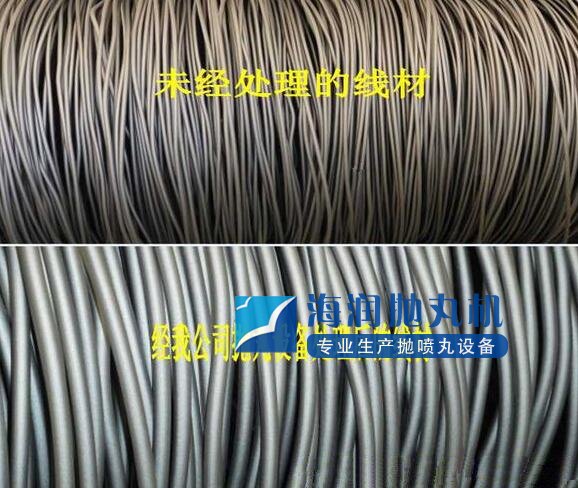

3、经过线材抛丸机处理后的表面质量要求：

• A.抛丸后钢材表面无氧化铁皮残存
• B.表面清洁度：Sa2.5级
• C.表面粗糙度：Ra6.3～12.5

4、线材抛丸机的环保要求：

• A.室外排放浓度：≤60.0mg/m3
