一、简述

ZLC系列箱式滤筒除尘器主要用于悬浮的粉尘和微粒的收集，无论是用于空气污染控制，或作为生产过程中的一个部分，它都能确保高效连续在线的粉尘收集。该机具有运行稳定，处理风量大，体积小，维修方便等优点。可广泛用于冶金、机械、铸造、化工等部门。ZLC系列沉流式滤筒除尘器是我公司吸收国内外除尘器先进技术,自主研究开发的新一代高效除尘器。具有低压差、高效率的优点。

合理的进风口设计使机体内的气流分配更趋均匀，并降低气流阻力，在正常运行状态下，空气进出口法兰间的压力降只有300Pa左右。最佳过滤风速为0.4～0.45米/分。

滤筒除尘器具有体积小，运行阻力小，除尘效果好等特点，除尘效率达到99.9%，基本实现“0”排放。

除尘器采用进口滤筒式过滤器。该过滤器选用日本新型滤料，其特点是把一层超亚微米级的超薄纤维粘附在一般滤料上，粘附层的纤维间排列非常紧密，其间隙仅为底层纤维的1%。

滤筒按统一标准制造，采用快速连接，使滤筒拆装十分方便，减轻了工人体力劳动强度，改善了劳动条件。

二、工作原理

1、正常操作

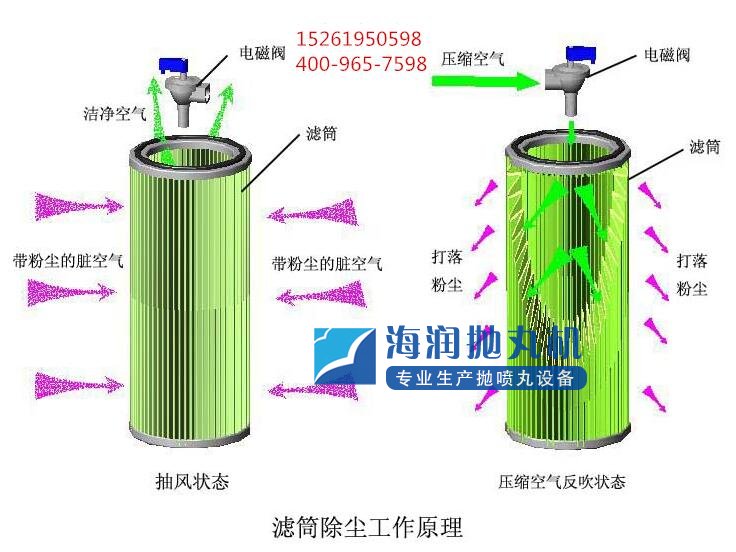

在正常操作下，含尘空气经下部入口进入ZLC型除尘器，然后向上通过滤芯，粉尘即被收集在滤芯外表面上，过滤后的清洁空气经滤芯中心进入清洁空气室，通过出口管排出。

2、滤筒清灰

滤芯可自动地和间断地进行清灰，其方式是在任一给定的时间内仅有三组（6只）滤芯进行离线清灰。

在滤芯清灰过程中，脉冲喷吹控制仪接通一只电磁脉冲阀的电源，使相应的隔膜阀喷出脉冲高压空气，高压空气即从内到外穿过滤芯，将附着在滤芯外表面上的粉尘除去，尘粒落入尘斗，然后进入集灰桶。

压缩空气的压力最好调整为6kg/cm2-7kg/cm2压缩空气压力是可以满足清灰功能要求的标准的设定值。压缩空气压力的设定值越小，脉冲阀的耗气量越小。脉冲喷吹控制仪一般可调整到每20秒钟清扫一列滤芯，要加大清灰能量，可提高压缩空气的压力，但不应超过7kg/cm2。

3、结构

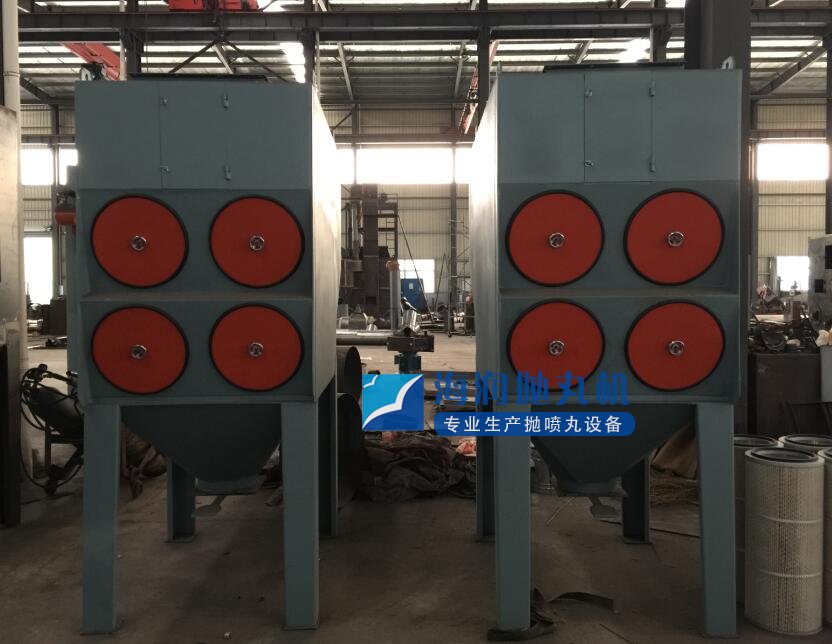

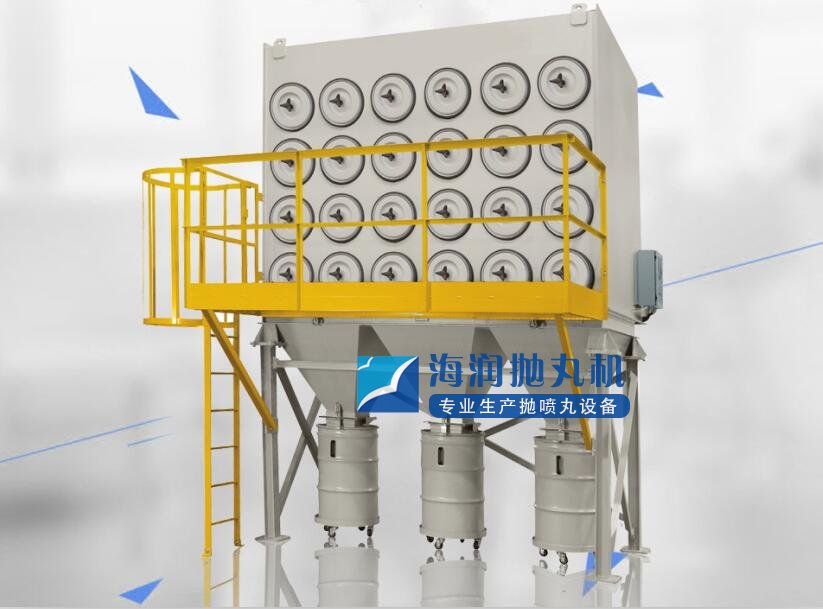

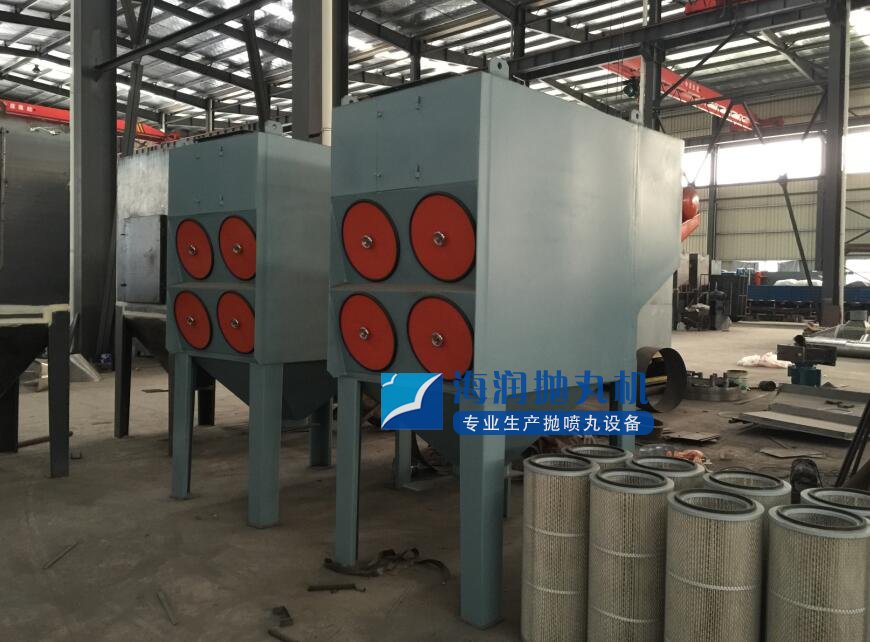

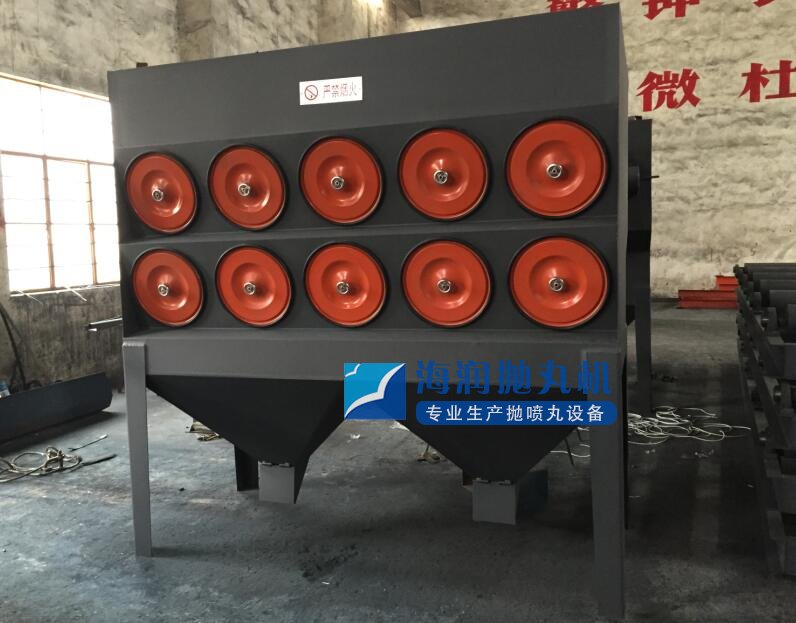

ZLC系列滤筒式除尘器由集灰斗、箱体、风机、风管、滤筒、支架等组成。

该滤筒在结构上做成圆筒形，外径150mm，袋长1.4m。一个标准滤筒过滤面积为2m2

一层亚微米级的超薄纤维粘附在一般滤料上，粘附层的纤维间排列非常紧密，其间隙仅为底层纤维的1%。极小的筛孔可以把大部分亚微米级尘粒阻挡在滤料外表面，使其不能进入底层纤维内部。因此在初期就能形成透气好的粉尘层，使其保持低阻、高效。由于粉尘不能深入滤料内部，因此具有低阻、便于清灰的特点。

4、工作原理

在正常运作时，含尘空气从除尘器顶部进风口进入除尘器并通过滤筒，粉尘被隔离并积聚在滤材外表面，而洁净的空气则通过滤筒的中心进入干净空气室，最后经除尘器下（侧）面的出风口排出。

在清洁滤筒时，时序控制仪激励脉冲阀操纵在压缩空气喷管上的薄膜阀，高压的压缩空气通过喷管喷出，除去滤筒的灰尘。掉落的灰尘则随向下的气流，落入集尘器中。

沉流式滤筒除尘器是利用下行气流提高除尘效率的除尘器。

三、结构简介

ZLC系列滤芯式除尘器根据使用要求可制成ZLC6、ZLC8、ZLC9、ZLCI2、ZLC18 、ZLC24、ZLC32、ZLC48、ZLC54。

四、使用注意事项

• 1、由于在除尘器内存在着可能因火花引起火灾事故的潜在危险，故必须避免诸如抛光绒布、纸片、木材、粉尘和镁粉之类的可燃物质与黑色金属在研磨过程中所产生的粉尘相混合。
• 2、在任何情况下，均不允许设备操作人员将未熄火的香烟或其它燃烧着的物件抛入粉尘控制的吸风罩或风管中。
• 3、在除尘器用于收集可燃性或爆炸性粉尘的情况下，除尘器必须安装在厂房外面。此外还应向熟悉这类火灾事故和当地消防法规的消防设备安装人员请教，由他们推荐和安装相应的消防设备，除尘器本身并不备有消防设备。
• 4、在某些情况下，需要设置泄爆口，确定合适的泄爆面积比。对于安装在厂房内的粉尘控制设备，其上泄爆口必须引向室外，以尽量减少二次爆炸的可能性。为此请向有关部门咨询，以确定合适的泄爆排气方法。订货时，如果没有特别要求，除尘器通常不包括泄爆门。

五、维护注意事项

维修任何电气器件之前必须截断电源，关断气源，排空压缩空气管。无防火措施不得在机体内进行电焊。

1、滤芯拆换

• （1）在拆换滤芯时，应先从机组的检修孔开始，这样落入尘斗的尘粒将不致通过下面的检修孔逸出。
• （2）用手反时针方向转动旋钮，松开螺栓，拆下滤筒，以知室外。
• （3）移动滤芯，剥掉滤芯和滤芯托板密封面之间的密封垫。慢慢转动滤芯1/2转，使所有堆积在滤芯的垃圾掉落，从除尘器的检修孔取出。
• （4）滤芯不可敲击，也不可跌落地面，或其它硬表面上，否则会损坏滤芯，导致漏气。
• （5）检查存灰地区的灰渣堆积情况，如果需要清扫即行清扫。
• （6）为确保滤芯密封垫的可靠密封，必须将孔口四周滤芯支承衬板，灰渣清除干净。

2、滤芯安装

• （1）竖看每一支架，将全部滤芯上的滤芯密封垫尾端朝着清洁区方向往里装入装新的滤芯。
• （2）擦净检修孔密封垫，按顺时针方向转动旋钮，将检修门盖重新安装在支架的丝扣上，用手牢牢拧紧。如果滤芯密封垫压缩不够，可能会产生泄漏。

3、灰渣的清除

• （1）根据需要关停除尘器排除灰渣，以使尘斗内的积灰尽可能少。
• （2）如果尘斗装有插板阀，在处理灰筒前，必须先关掉插板阀，然后再扳动和倒尽灰筒，重新安装好灰筒，并拉开插板阀。如果这一程序是接着进行的，则除尘器风机不必关停。

供方承诺

产品所需钢板、型材一律从名牌厂家进货。
组成设备的各钢板、型材或构件一律进行除锈后喷保养底漆。
由设计、质检人员成立专门质量监督小组，监管以上各步的落实，以确保产品质量。
设备制造完成后，通知用户对各功能部件进行初验收，验收合格后方可出厂。

售后服务保证措施

• 1、产品质量实行“三包”，“三包”期一年；
• 2、在三包期内，凡因正常使用出现的电气控制及机械部分的故障及损坏件，包修包换（易损件除外）；
• 3、售后服务实行“24小时”电话答复，即用户与我公司售后服务办联系，保证在24小时内电话解决或派人走出。48小时内赶到买方现场进行维修。
• 4、负责向需方提供设备易损件明细表、使用说明书、合格证、等技术资料。
• 5、卖方长期提供使用方面的技术咨询和以优惠提供备品备件。
