科技环保型q376双吊钩式抛丸清理机使用说明书如下，希望对使用吊钩式抛丸清理机的客户有所帮助，24小时服务热线：152-6195-0598

一、 吊钩式抛丸机的用途
本吊钩式抛丸机适用于多品种，中、小批量的铸锻件及铆焊件的表面清理或强化，尤其对怕碰撞的细长薄壁件表面清理或强化更为适宜。

• 该吊钩式抛丸机的主要特点是：
  1、 本吊钩式抛丸机采用了无地坑结构，安装方便，减少投资费用；
  2、 结构紧凑、生产率高、清理质量好、工作安全可靠、运转平稳；
  3、 吊钩具有自行升降、行走和室内旋转三种功能。
  二、 吊钩式抛丸机的主要技术参数
  1、 清理室外形尺寸（长×宽×高）-1500×1500×2350mm
  2、 被清理件的最大尺寸（直径×高）-Φ600×1350mm
  3、 清理一钩工件需用时间：
  铸 件-7-15min
  铆焊件-5-10min
  4、 抛 丸 器（Q034）-2台
  旋转直径-Φ250mm
  转 速-2880rpm
  最大抛丸量-2×300kg/min
  电机功率-2×7.5kw
  5、 所需弹丸直径-Φ0.3-Φ0.8mm
  6、 提升机：
  皮带速度-1.23m/s
  斗 距-250mm
  提 升 量-18t/h
  电机功率-2.2kw
  7、分离器：
  分 离 量-18t/h
  分离区风速-4-5m/s
  8、吊 钩：（两套）
  吊钩载重 1000kg
  自转速度 2.8r/min 电机功率 0.37kw
  运行速度 20m/min 电机功率 0.2kw×2
  升降速度 8m/min 电机功率 1.5kw×2
  9、首次弹丸装入量-600kg
  10、全机所需通风量-3000m3/h
  11、除尘器(脉冲滤筒除尘)
  功 率-3kw
  12、机器总功率-23kw
  13、机器外形尺寸（长×宽×高）-5000×2700×4800mm

三、吊钩式抛丸机工作原理与结构特征

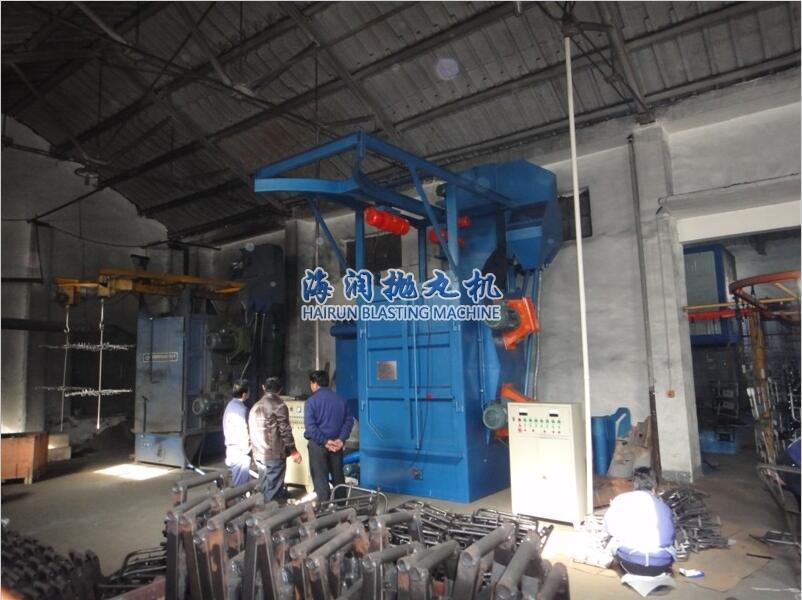

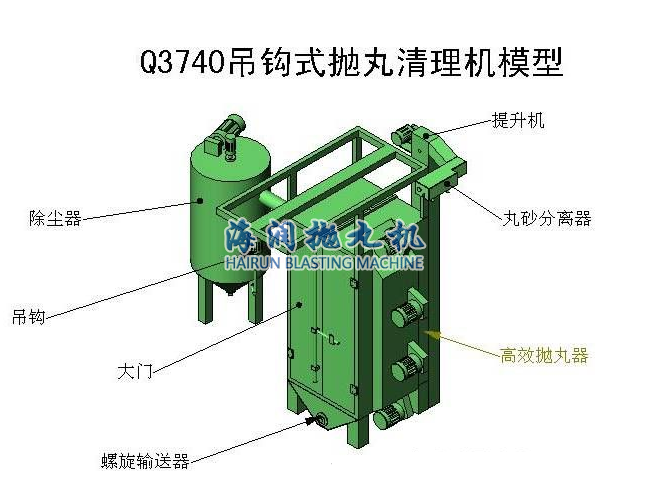

吊钩式抛丸机的结构如图所示，由清理室、大门、轨道、吊钩、提升机、供丸系统、分离器、抛丸器、除尘器、电气系统等组成。其主要部分分述如下：

1、 吊钩式抛丸机清理室：
清理室为铆焊结构，为了使抛射出的弹丸能有效地抛射到被清理工件的表面上。安装抛丸器一侧的壁板倾斜一角度，室内设有耐磨保护板，其它处敷设有橡胶保护板，以保证室壁不被弹丸破坏。
2、 吊钩式抛丸机大门：
大门为双扇对开，为安全起见，大门上方装一限位开关，必须待大门关闭后，方能启动抛丸器。
3、 吊钩式抛丸机吊钩：
吊钩由电动葫芦、减速自转装置组成，吊钩的移动、升降由葫芦完成，吊钩在室体内部的旋转由减速装置完成。
4、 吊钩式抛丸机提升机：
本机采用平皮带传动的斗式提升机，其落料形式采用离心重力式落丸，当弹丸束扬起时，灰尘被吸走，如发现弹丸在未进入溜管前，有堕落返回，则应调节螺栓调整带轮所处的高度，当机器因丸量过多或有大块物料被别住时可打开下罩底部处的盖板进行清除。
5、供丸系统：
弹丸流量的多少以闸门开启间隙大小来控制，从而使弹丸流量与抛射量大致相等。
6、分离器
采用BE型分离器，具有良好的分离效果和较高的生产率，对提高叶片寿命有积极的作用，分离器正常工作时，弹丸流落不应有缺口，如果不能形成满落帘，应调整重锤，直至形成满落帘，以得到良好的分离效果。
7、抛丸器

抛丸器主要由叶轮1、叶片2、分丸轮3、定向套4、罩壳5、电机6等主要零件组成。分丸轮固定在电机轴与叶轮一起旋转，定向套则由定向套固定在护罩体上。
